PA6 德國巴斯夫B3ZG6

PA6 德國巴斯夫B3ZG6

聚酰胺6或尼龍6（PA6），PA6的化學(xué)物理特性和PA66很相似，然而，PA6 德國巴斯夫 B3ZG6的熔點較低，而且工藝溫度范圍很寬。PA6 德國巴斯夫 B3ZG6的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強(qiáng)。因為塑件的許多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6 德國巴斯夫 B3ZG6設(shè)計產(chǎn)品時要充分考慮到這一點。為了提高PA6 德國巴斯夫 B3ZG6的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。對于沒有添加劑的產(chǎn)品，PA6 德國巴斯夫 B3ZG6的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%（但和流程相垂直的方向還要稍高一些）。成型組裝的收縮率主要受材料結(jié)晶度和吸濕性影響。實際的收縮率還和塑件設(shè)計、壁厚及其它工藝參數(shù)成函數(shù)關(guān)系。

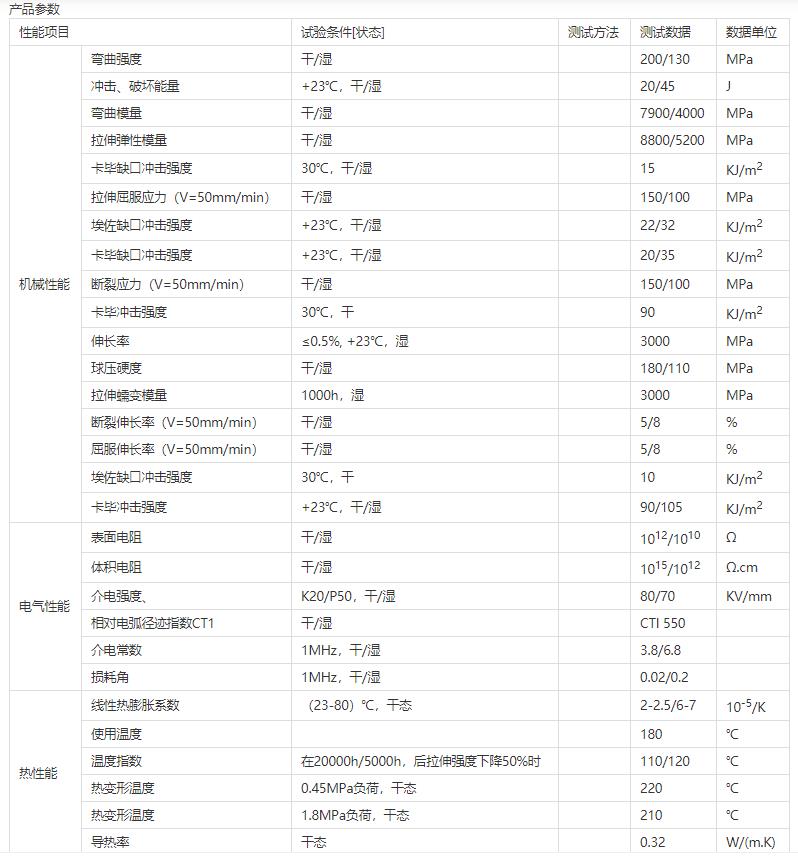

PA6 德國巴斯夫B3ZG6 產(chǎn)品參數(shù)
