聚酰胺（尼龍）擠出成型生產(chǎn)工藝標(biāo)準(zhǔn)：

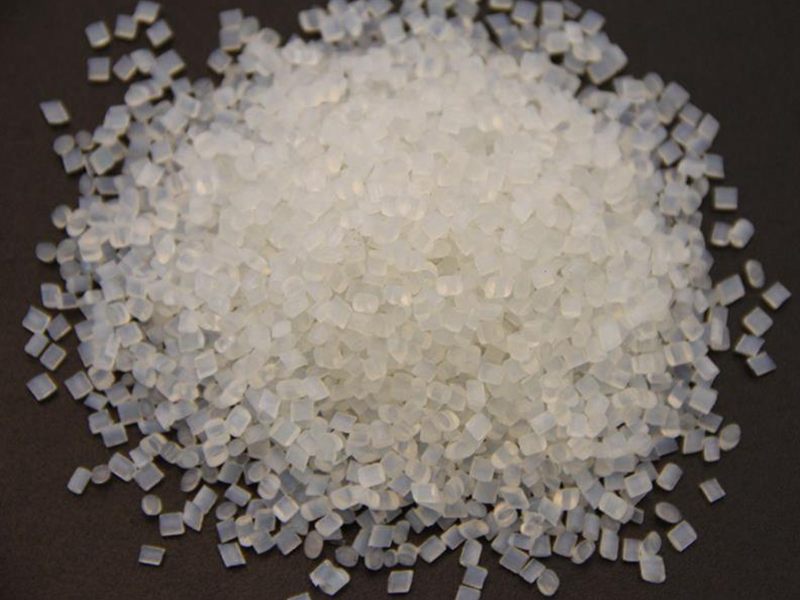

①擠出成型聚酰胺管件該選用PA6.PA66和PAlOlO型環(huán)氧樹脂。
②原材料建成投產(chǎn)前要在80～90℃烘干箱中干躁解決8?12h或選用燒開干躁方法，溫度110℃，時(shí)間為1h。環(huán)氧樹脂的水分含量干躁后應(yīng)做到0.3%下列。
③擠出機(jī)熔融原材料（以PA1010為例子）溫度。料筒投料段250～260_C.熔融段260～270℃.均化段260～280℃。模貝與料筒聯(lián)接頸溫度為220～240℃，成型模貝溫度為200～210℃。
④管料被分紗之比1.2～1.5。
⑤管料制冷定形用制冷冷卻循環(huán)水溫度為15～22℃。
聚酰胺（尼龍）的性能與主要用途：
聚酰胺（尼龍），現(xiàn)階段多用于擠出成型較小直徑規(guī)格型號(hào)。管產(chǎn)品無毒性.透明色.表層光潔而堅(jiān)毅.輕質(zhì).自潤性和耐磨性能好，但電氣性能差，有機(jī)化學(xué)功能平穩(wěn)，不會(huì)受到弱酸性.堿性和植物油脂類危害，但能溶解酚和濃強(qiáng)氧化劑。
聚酰胺（尼龍）關(guān)鍵用在各種各樣工業(yè)設(shè)備中，做齒輪油輸送管道，可在80～100℃下列溫度中遠(yuǎn)期應(yīng)用。
聚酰胺（尼龍）擠出成型常見問題
①聚酰胺環(huán)氧樹脂擠出成型生產(chǎn)制造前務(wù)必開展干躁解決，干躁解決后的環(huán)氧樹脂應(yīng)該馬上資金投入生產(chǎn)制造，投料斗構(gòu)造該是干躁防水式料倉。
聚酰胺（尼龍）的擠出成型生產(chǎn)工藝流程線路：
聚酰胺管的擠出成型生產(chǎn)工藝流程規(guī)劃與ABS管擠出成型生產(chǎn)工藝流程線路完全一致。
機(jī)器設(shè)備挑選
聚酰胺擠出成型用機(jī)器設(shè)備主要是擠出機(jī)。因?yàn)楣懿囊?guī)格較小，一般選用較小尺寸的單螺桿擠出機(jī)擠出機(jī)，擠出機(jī)螺桿構(gòu)造為等牙距.外螺紋深層為突變，高徑應(yīng)≥25，壓縮比在2.8～3.5范疇內(nèi)（擠出PA6時(shí)壓縮比為3.5，擠出PA66時(shí)壓縮比為3.7，擠出PA1010時(shí)壓縮比為3）。
管件成型用模具設(shè)計(jì)與一般PE管成型用模具設(shè)計(jì)同樣，可選用直達(dá)形或斜角形。
QQ客服
